เปลี่ยนถ่าน Bios ROMMON Router Cisco 1900 Series

วิธีเปลี่ยนถ่าน Bios หรือ ถ่านนาฬิกาที่ใช้สำหรับบันทึกเวลาหลังไม่มีการจ่ายไฟ

คำเตือน : สำหรับบทความนี้มีความเสี่ยงสูงที่ถ่านขนาด 3V จะระเบิดใส่มือและดวงตาของท่านได้ โดยบทความนี้เหมาะสำหรับผู้ที่มีความชำนาญในการใช้บัดกรีเป็นพิเศษ เพราะการบัดกรีถ่านเป็นสิ่งที่คนปกติไม่ทำกันแต่ IT Bolt ร่วมกับ IT Cloud ก็อยากแบ่งปันประสบการณ์ใหม่ๆ ให้กับผู้อ่านได้รับรู้วิธีการแกะและวิธีการซ่อมในหลายๆ รูปแบบครับ

วิธีที่ถูกต้อง สำหรับการเปลี่ยนถ่าน Bios ในรูปแบบนี้ คือ การใช้เครื่องอาร์คครับ ซึ่งเป็นการใช้สแตนเลสช๊อตเข้ากับถ่านและนำไปใส่ที่เดิมครับ แต่ก็จะกินไฟและราคาแพงกว่าที่จะทำตามบทความนี้ครับ ซึ่งใครจะทำตามก็ใส่ถุงมือหนากับหน้ากากเสือดำไว้หน่อยรึกันครับ

จากภาพที่ 1 ในที่นี้ผมจะใช้ Router Cisco 1900 Series ซึ่งตกรุ่นไปหลายปีแล้วแต่ก็ยังสามารถใช้งานได้ปกติและทนทานมาก มาเป็นอาจารย์ใหญ่เพื่อใช้สำหรับทดสอบนะครับ

ภาพที่ 1

ภาพที่ 2

จากภาพที่ 2 ลักษณะก็จะออกเรียบๆ คลาสสิคๆ

ภาพที่ 3

จากภาพที่ 3 ไขน็อตออกให้หมดครับ ใช้ประแจ T หรือ 6 แฉกนะครับ

ภาพที่ 4

จากภาพที่ 4 เมื่อไขน็อตออกหมดแล้วให้ใช้ไขควงปากแบนงัดตูด Router แล้วดันไปข้างหน้าครับ

ภาพที่ 5

จากภาพที่ 5 เมื่อดันออกนิดนึงให้ใช้มือดึงต่อก็จะออกเองครับ

ภาพที่ 6

จากภาพที่ 6 เปิดออกมาเลย

ภาพที่ 7

จากภาพที่ 7 ไขน็อตออกให้หมดแล้วนำแผงวงจรออกมาเลยครับ เพราะจะต้องบัดกรีถ่านออก

ภาพที่ 8

จากภาพที่ 8 บัดกรีขาล็อคถ่านให้หลุดออกมาเลยครับ

ภาพที่ 9

จากภาพที่ 9 หงายด้านหลังขึ้นมาครับ

ภาพที่ 10

จากภาพที่ 10 จี้บัดกรีเข้าไปที่ตะกั่วเดิมอยู่ครับให้ร้อนพอประมาณ

ภาพที่ 11

จากภาพที่ 11 จี้ไว้ครับให้ร้อนพอขยับ

ภาพที่ 12

จากภาพที่ 12 ใช้ตัวดูดตะกั่ว ดูดขึ้นมาครับ ถ้าไม่ใช้ตัวดูดตะกั่วมันจะไหลไปจุดอื่น อาจทำให้ Mainboard เสียหายได้ วิธีการคือจี้ให้ร้อนพอประมาณแล้วรีบดูดขึ้นเลยครับ

ภาพที่ 13

จากภาพที่ 13 สังเกตุว่าช่องใส่ถ่านจะมีให้ 2 ขนาด ซึ่งกว้างพอสมควรฉนั้นเราก็จะทำแบบสวยๆ หน่อย

ภาพที่ 14

จากภาพที่ 14 ถ่านเดิมจะใช้เครื่องอาร์คยิงมาพร้อมกับแผ่นสแตจเลสครับ

ภาพที่ 15

จากภาพที่ 15 เราหาตำแหน่งที่จะวางโดยผมจะวางตำแหน่งเดิมครับเพราะที่มันกว้าง

ภาพที่ 16

จากภาพที่ 16 บัดกรีถ่านได้เลยครับ ซึ่งก่อนบัดกรีให้ใช้คัตเตอร์คูดให้เป็นล่องจนเลยเนื้อที่หุ้มถ่านอยู่เพียงเล็กน้อย และจากนั้นต้องใส่ถุงมือและหน้ากากเสือดำเพื่อกันการระเบิด จากนั้นก็เริ่มบัดกรี + - ได้เลยครับ

ภาพที่ 17

จากภาพที่ 17 อีกด้านก็ทำแบบเดียวกันครับ แต่ด้านนี้จะคูดง่ายหน่อย

ภาพที่ 18

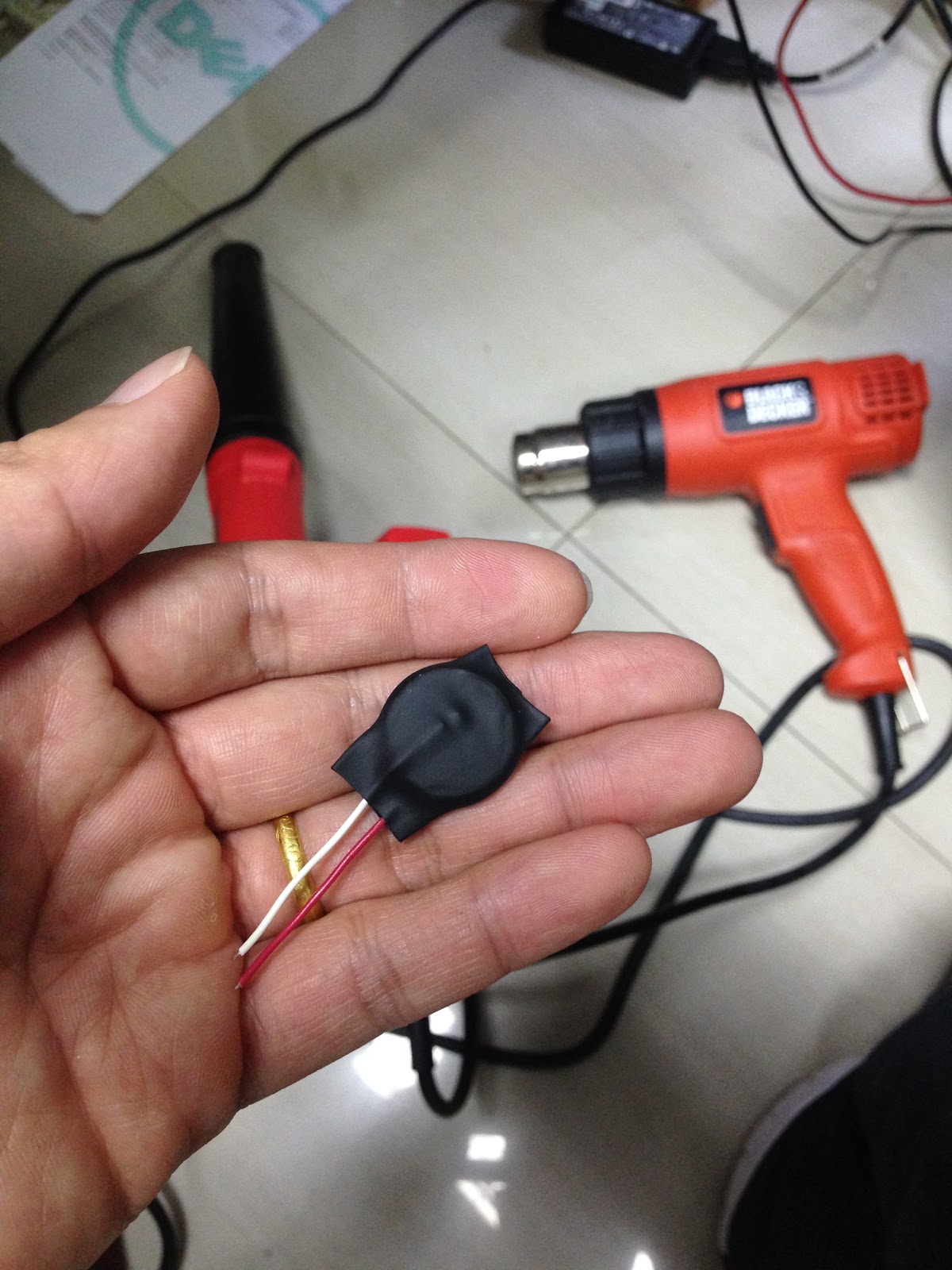

จากภาพที่ 18 ใส่ท่อหดสักหน่อยเพื่อความหรูหรา

ภาพที่ 19

จากภาพที่ 19 เสียบสาย + เข้าช่อง + เดิม เสียบสาย - เข้าช่อง - เดิม จากนั้นแปะแผ่นกาว 2 หน้า ในที่นี้ผมใช้กาวอย่างดี 3M ม้วนหลายร้อยอยู่ครับ

ภาพที่ 20

จากภาพที่ 20 จับหงายขึ้นแล้วบัดกรีให้เนียนๆ ตามแต่ฝีมือเลยครับ

ภาพที่ 21

จากภาพที่ 21 เรียบร้อยครับถ่านก้อนใหม่กับ Router โบราณ

ภาพที่ 22

จากภาพที่ 22 ดูไม่ออกเลยใช่ไหมครับว่าเปลี่ยนถ่านมาใหม่

สำหรับบทความนี้ก็เอาไว้ดูกันเพลินๆ หวังว่าสักวันบางท่านอาจต้องนำไปใช้จริงครับ

ขอขอบคุณ : คุณแสงประเสริท แก้วกล้า ที่อนุญาตให้นำผลงานของตนเองมาลงเพื่อเผยแพร่เป็นสาธารณะประโยชน์แก่ทุกคน วิธีนี้พี่แสงเป็นผู้คิดค้นขึ้นเอง ผมจึงต้องขอตบมือให้เลยครับเก่งจริงๆ แต่สำหรับผมคงไม่ขอใช้วิธีในการบัดกรีถ่านครับ เพราะมันมีโอกาสระเบิดถึง 70% ( Size นี้ระเบิดก็ประมาณมือแดงไป 2 อาทิตย์ครับ)
