มา Migrate vSwitch ไป vSphere Distributed Switch เพื่อทำ LACP ง่ายๆ เพียงไม่กี่ขั้นตอน

How to configuration LACP (Link Aggregation Control Protocol)
vSphere Distributed Switch

เมื่อพูดถึง LACP นั้นมักจะมีหลายคำที่เรานิยมใช้เรียกกัน ได้แก่

Port Channel
Ether Channel
LACP
Link Agreegat
Bonding
Teaming
Eth-Trunk

ซึ่งจริงๆ แล้วคำเหล่านี้ล้วนมีความหมายเหมือนกัน คือ ต้องการเพิ่มช่องทางการรับส่งข้อมูลให้มากกว่า 1 ช่องทางเพื่อลดความแออัดของข้อมูลจราจรบนเครือข่าย อีกทั้งเป็นการสำรองลิงค์ กรณี เช่น สายมีปัญหา หรือ Switch เสียหายก็จะมีอีกเส้นทางนึงวิ่งเสมอ และที่สำคัญที่ส่วนใหญ่เราจะเข้าใจผิดกันอยู่ คือ การทำ LACP, Teaming, Bonding ไม่ได้เป็นการทำให้เราสามารถส่งข้อมูลได้เยอะขึ้น เช่น

ถ้าเรามีสายแลน 10GbE 2 เส้น ด้านนึงเสียบเข้า Server ด้านนึงเสียบเข้า Switch เมื่อเรามาทำ Teaming LACP เราจะได้ความเร็วในการส่งถึง 20GbE ไม่ใช่แบบนั้นนะครับ เราจะวิ่งได้เต็มที่ 10GbE เท่าเดิม แต่เมื่อท่อ 10GbE เส้นที่ 1 เต็ม ระบบจะส่งผู้ใช้งานคนต่อไปให้ไปวิ่งท่อ 10GbE เส้นที่ 2 ไม่ใช่ว่า 1 คนสามารถวิ่งได้ 2 ท่อนะครับ เช่น กัน ต่อให้เราทำ LACP 4 เส้น ไม่ใช่ Traffic เราวิ่งออกไปทั้ง 4 เส้นนะครับ Traffic เราจะวิ่งแค่ 1 เส้น โดยเส้นที่เหลือจะคอยเรียนรู้ซึ่งกันและกันอยู่ตลอดเวลาว่าข้อมูลของแต่ละคนถูกใช้งานอยู่เส้นไหนทำให้เวลาเราถอดสายแลนออกไป 3 เส้นจาก 4 เส้นข้อมูลก็จะส่งได้อย่างต่อเนื่องโดยไม่มี Timeout นั่นเองครับ

คราวนี้มาดูว่า Distributed Switch บน vCenter คืออะไร?

vSphere Distributed Switch หรือ VDS นั้นเป็น Software Defined Network ของ vSphere ที่อยู่ใน Pack ของ vSphere Enterprise Plus ขึ้นไป โดยความสามารถที่เราจะได้รับจากการ Move vSwitch ธรรมดาไปใช้แบบ DSwitch ตัวอย่างเช่น

Bandwidth ที่มีประสิทธิภาพไม่มี Downtime แม้สายขาดขณะ Copy ไฟล์สำคัญก็ตาม
Redundancy Link ด้วยเทคโนโลยี LACP กับ Physical Ports ของ Switch โดยตรง
Fabric มอง Datacenter ใน vSphere เป็นผืนเดียวกันทำให้ง่ายต่อการจัดการ
Network Health Check เมื่อมีอาการผิดปกติระบบจะ Alert ให้ทราบทันที
Port Management auto recovery ถ้าเกิด Admin ตั้งค่าผิดพลาดระบบจะกู้คืนให้
Netflow รองรับเพื่อใช้วิเคราะห์ปัญหาต่างๆ บนระบบเครือข่ายหรือ VM ที่ต้องการ
Port Mirroring รองรับ Mirror Ports ที่ต้องการตรวจสอบความผิดปกติ
SNMP รองรับ Service SNMP สำหรับ Tools Monitor Sensor ต่างๆ กับ VM นั้นๆ

ภาพ vSphere Distributed Switch

โดยการทำงานของ VDS จะมุ่งเน้นการบริหารจัดการระดับ Datacenter ที่มีจำนวน Host และ VM ปริมาณมาก ทำให้ง่ายต่อผู้ดูแลระบบในการจัดการ Ports VLAN ต่างๆ ที่สามารถบริหารจัดการได้จากจุดๆ เดียวทำให้ผู้ดูแลระบบในบางบริษัทมีหลายๆ คนก็สามารถมองเห็นปัญหาจากจุดเดียวได้ ทำให้สามารถแก้ไขปัญหาที่อาจเกิดขึ้นได้อย่างรวดเร็ว

ภาพ vSwitch ทั่วไป

สำหรับการใช้ vSwitch ที่เป็นค่า Default นั้นจะเหมาะสำหรับการจัดการ Host ปริมาณไม่มากก็จะเหมาะอย่างยิ่ง เพราะง่าย แต่ไม่ยืดหยุ่น เช่น ไม่ลองรับ LACP Mode ส่วนใหญ่ก็จะเป็นการทำ Active/Standby ซึ่งก็จะเป็นปัญหากับพวก Mail Server, Monitor Server หรือ บางครั้งที่ใช้ท่อ 1GbE อยู่ก็อาจเกิดปัญหาท่อเต็มได้ ซึ่งก็มีข้อดี และข้อเสียเล็กน้อยครับ โดยรวจก็ถือว่าใช้ได้ แต่ถ้าถามผมควรเริ่มใช้ VDS ครับ

ขั้นตอนการย้ายไปใช้ Distributed Switch (DSwitch)

จากภาพที่ 1

เข้า vSphere
ไปที่ Host ที่ต้องการ
เลือก Configure
เลือก Virtual switches
ในตัวอย่างนี้ผมจะทำ LACP 2 เส้น แต่ได้ทำการ Shutdown ไว้ก่อน 1 เส้น เพื่อกันล่ม

โดย Switch ใช้เป็นของ Huawei 2 เครื่องทำ Stack กัน

Port Config

interface MultiGe 1/0/2/24
eth-trunk 60
interface MultiGe 2/0/2/24
eth-trunk 60
interface eth-trunk 60
port link-type trunk
port trunk allow vlan all
mode lacp-static

ภาพที่ 1

ภาพที่ 2

จากภาพที่ 2

ไปที่ VMkernel adapters จะเห็นว่าเดิมใช้ vSwitch0 อยู่

ภาพที่ 3

จากภาพที่ 3

ไปที่ Physical adapters จะเห็นว่า มี Uplink อยู่ 2 เส้นที่เสียเข้าไป Switch
ตัวอย่างนี้ Down ไว้ 1 Port จะ UP Port ตอนหลังนะครับ

ภาพที่ 4

จากภาพที่ 4

เมื่อกด Edit ไปดูจะเห็นว่าทำเป็น Load Balancing ไว้ และ Active ทั้ง 2 Link
Note: ต่อไปจะเริ่มทำ DSwitch จะมีขั้นตอนยาวนิดนึง

ภาพที่ 5

จากภาพที่ 5

ไปที่ Datacenter ของเรา
เลือก ACTIONS
เลือก Distributed Switch \ New

ภาพที่ 6

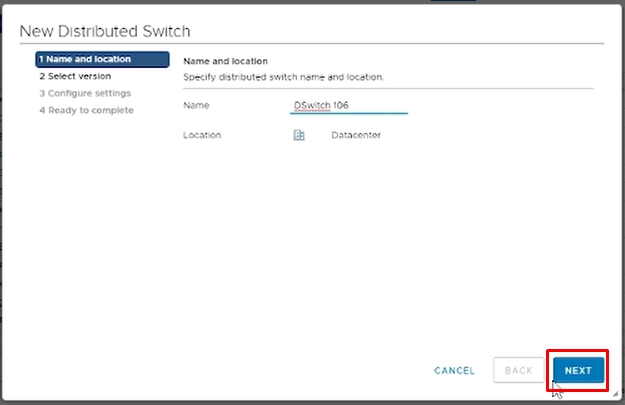

จากภาพที่ 6

ตั้งชื่อตามต้องการ
กด NEXT

ภาพที่ 7

จากภาพที่ 7

กด NEXT

ภาพที่ 8

จากภาพที่ 8

ใส่จำนวน Uplink ที่จะใช้กับ DSwitch นี้
กด NEXT

ภาพที่ 9

จากภาพที่ 9

กด FINISH
สร้างเสร็จต่อไปก็แค่นำ Host ที่ต้องการใช้ DSwitch มาใส่

ภาพที่ 10

จากภาพที่ 10

เข้าไปที่ DSwitch ที่เราสร้าง
เลือก Configure
เลือก Topology
เลือกจุด \ Edit Settings

ภาพที่ 11

จากภาพที่ 11

แทบ Advanced
Uplink teaming ปรับเป็น Allowed

Note: หน้า PortGroup ส่วนของ Advanced คือ เป็นการเปิดคำสั่งว่าจะให้ Port นี้สามารถทำอะไรได้บ้าง

ภาพที่ 12

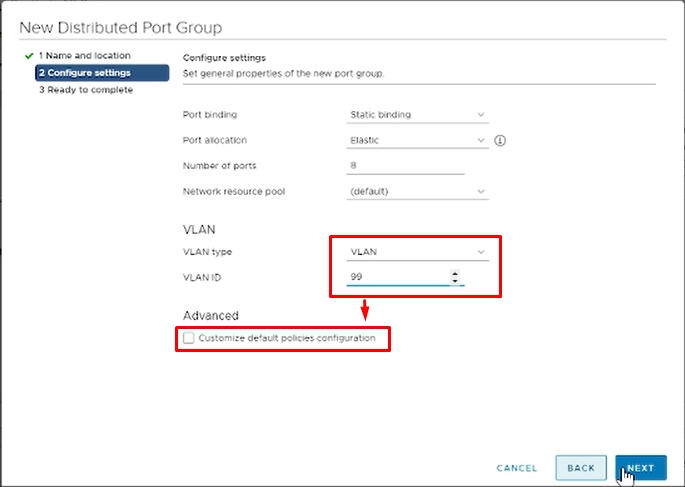

จากภาพที่ 12

ใส่ VLAN ขา Management เดิม
เราต้องทำขา Management ให้ Online ก่อนนะครับ

ภาพที่ 13

จากภาพที่ 13

มาที่ DSwitch ของเราอีกครั้ง
เลือก LACP
กด NEW

ภาพที่ 14

จากภาพที่ 14

กำหนดว่า LACP Group นี้จะให้มีกี่ Ports ผมมี 2
ปรับเป็น ACTIVE เพราะ Switch เป็น ACTIVE หรือ Passive ก็ได้
กด OK

ภาพที่ 15

จากภาพที่ 15

ด้านบนเลือก ACTIONS
กด Add and Manage Hosts
เพื่อทำการนำเข้ามาใช้ DSwitch

ภาพที่ 16

จากภาพที่ 16

กด NEXT

ภาพที่ 17

จากภาพที่ 17

New Host
หา Host ที่ต้องการนำเข้ามา
กด NEXT

ภาพที่ 18

จากภาพที่ 18

Assign uplink
ใส่ Uplink 1 ที่ vmnic0
ใส่ lag1-0 ที่ vmnic1
กด NEXT

Note: เราใส่ไปก่อนเพื่อเป็นการสำรองเพื่อ LACP สร้างไม่ถูกจะได้วิ่ง Uplink 1 เดิมได้ ซึ่งเราจะมาเปลี่ยนภายหลัง

ภาพที่ 19

จากภาพที่ 19

เลือกขา Management
กด Assign

ภาพที่ 20

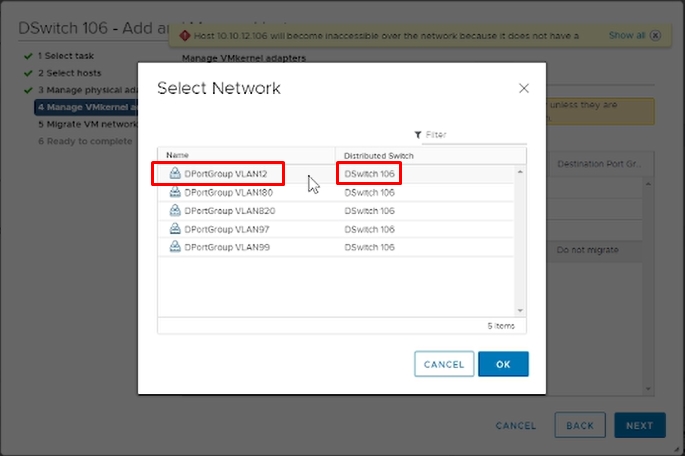

จากภาพที่ 20

เลือก VLAN ของขา Management
Note: ต้องทำการใส่ VLAN ที่ Port Group ตามภาพที่ 10 ก่อน

ภาพที่ 21

จากภาพที่ 21

กด FINISH

ภาพที่ 22

จากภาพที่ 22

ไปที่ Host
เลือก Configure
คลิก Virtual switchs
จะเห็นว่า vSwitch0 ถูกเปลี่ยนเป็น Dswitch แล้ว
และมีไฟเขียวขึ้นที่ขา LACP ซึ่งตอนนี้เราใส่อยู่ 1 Port อีก Port ยังเป็น Uplink 1 อยู่
